Modelos de Datos

Es una colección de herramientas conceptuales que describen datos, relaciones, semántica y las restricciones de consistencia.

Modelo Entidad-Relación.

• Basado en una percepción del mundo real.
• Es una colección de objetos básicos llamados entidades y relaciones.
• Cada entidad posee atributos.
• Entre los atributos solo existe uno que es la clave primaria.
• Utilizado para el diseño de bases de datos.

Figura 14. Ejemplo de modelo.

Modelo relacional.

• Son tablas que representan datos y relaciones entre sí.
• Una tabla se compone de columnas con un nombre único.
• Es la herramienta más usada, la mayoría de bases de datos usan el Modelo de Entidad-Relación y luego se lo traduce al modelo relacional.

Figura 15.  Ejemplo de modelo.

Modelo orientado a objetos.

• Es una extensión al modelo de Entidad-Relación con los conceptos de POO como encapsulan, métodos e identidades de objeto.

Figura 16.  Ejemplo de modelo.

Modelos de datos semiestructurados.

• Entran las bases de datos No SQL.
• Especifican datos donde los elementos de datos individuales del mismo tipo pueden tener diferentes conjuntos de atributos.

Figura 17.  Ejemplo de modelo.

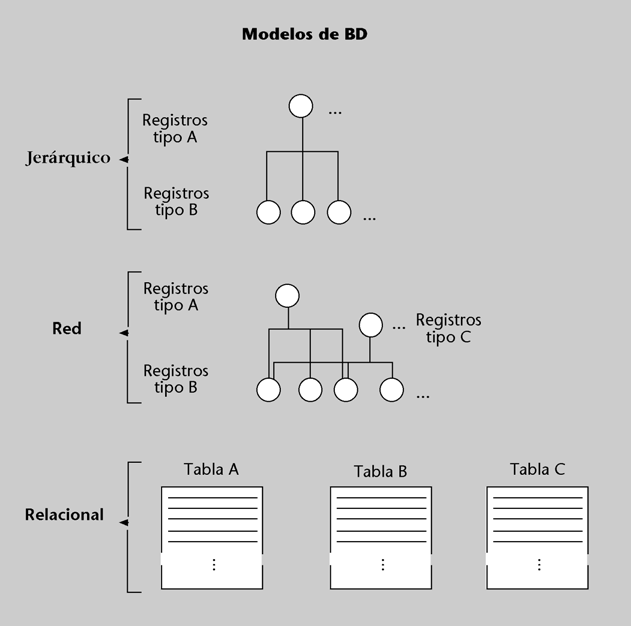

El modelo de datos de red y el modelo jerárquico.

• Fue basado en estos dos modelos, estos modelos estuvieron ligados (también a hardware) con la implementación subyacente y complicaban la tarea del modelado de datos. Ya no son tan usadas excepto en lugares con bases de datos antiguas.

Figura 18.  Ejemplo de modelo.

Análisis de requerimientos

Requisitos funcionales.

• Se trata de lo que debe de hacer el sistema.

Requisitos de datos.
Sirve para determinar lo que va a almacenar al sistema con tipos de datos, esquemas o diseños lógicos.

Diagramas Entidad-Relación.

Se describe el esquema de una base de datos. Las entidades son rectángulos y representan objetos reales. Los óvalos representan atributos, propiedades de objetos. Los rombos representan enlaces y las lineas, o conectores, enlazan atributos con entidades, o entidades con relaciones.

Elementos:

Entidad: Es aquel objeto, real o abstracto, acerca del cual se desea almacenar información en la base de datos.

Relación: Es una asociación o correspondencia existente entre una o varias entidades. La relación puede ser regular, si asocia tipos de entidad regulares, o débil, si asocia un tipo de entidad débil con un tipo de entidad regular.

Cardinalidad: Representa la participación en la relación de cada una de las entidades afectadas, es decir, el número máximo y mínimo de ocurrencias de un tipo de entidad.

Dominio: Es un conjunto nominado de valores homogéneos. El dominio tiene existencia propia con independencia de cualquier entidad, relación o atributo.

Atributo: Es una propiedad o característica de un tipo de entidad. Se trata de la unidad básica de información que sirve para identificar o describir la entidad. Un atributo se define sobre un dominio. Cada tipo de entidad ha de tener un conjunto mínimo de atributos.

Exclusividad: En la representación de las relaciones exclusivas se incluye un arco sobre las líneas que conectan el tipo de entidad a los dos o más tipos de relación.

Jerarquía: La representación de las jerarquías se realiza mediante un triángulo invertido, con la base paralela al rectángulo que representa el supertipo y conectando a éste y a los subtipos. Si la división en subtipos viene determinada en función de los valores de un atributo discriminante, éste se representará asociado al triángulo que representa la relación.

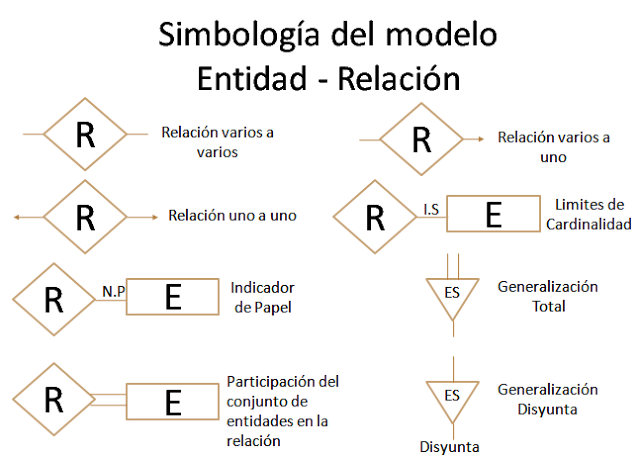

Figura 19. Representación gráfica de elementos.
